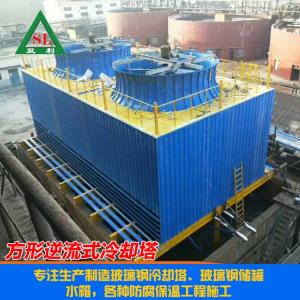

方形逆流式冷卻塔
【所屬分類】玻璃鋼冷卻塔
【產品描述】 GFNL系列方形逆流式玻璃鋼冷卻塔是為適應工業企業循環水系統發展的需要，在同類型冷卻塔多年生產運行和測試基礎上，采用了國內外先進的塔體結構和塔芯材料新技術，采用新型塔芯材料進行優化完善 ......
點擊咨詢- 產品詳情
- 在線預訂
GFNL系列方形逆流式玻璃鋼冷卻塔是為適應工業企業循環水系統發展的需要，在同類型冷卻塔多年生產運行和測試基礎上，采用了國內外先進的塔體結構和塔芯材料新技術，采用新型塔芯材料進行優化完善而開發設計的機械通風冷卻塔。該塔整體結構合理，各部分尺寸符合空氣動力學原理，空氣流暢通順完善，整塔阻力小同時，通過采取先進可靠的穩壓措施，保證配水均勻。
均勻的配水和合理的氣動流線相結合保證冷卻塔具有良好的冷卻性能。另外，塔體內金屬構件鍍鋅后，涂刷防腐漆，使冷卻塔的耐腐蝕能力大大提高。
1、氣象條件：
空氣干球溫度Q=31.2℃
空氣濕球溫度T=22.1℃
空氣相對濕度φ=85%
大氣壓力 PB=892hPa
2、冷卻任務：
?、偬幚硭縌=1800m3/h
進水溫度t1=43℃
出水溫度t2=33℃
水溫差△t=10℃
單塔尺寸10000*10600
1、采用鋼結構框架結構主體，風筒、配水管、壁板，百葉窗等采用阻燃(不燃)不飽和聚脂玻璃鋼構件。
2、填料支撐梁采用金屬與玻璃鋼復合材料支撐結構。收水器放在配水管上，盡可能增加風筒進口直徑等措施，使塔的總阻力降低。
3、風筒采用動能回收型玻璃鋼風筒，由收縮段、集氣段和擴散段三部分組成，
4、在冷卻塔進風口上部和玻璃鋼圍板下部加裝玻璃鋼導流板，有效控制避免淋水濺到進風口和外壁上造成結冰堵塞進風風量。塔體填料下部增裝穿堂擋風板，更加有效的防治結冰。另在百葉窗上端增加化冰系統，放置冬天結冰影響進風。

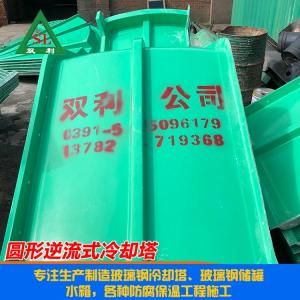

5、我公司自主研制生產的冷卻塔機制面板，在模腔內經過高壓拉擠成型， 強度高，耐老化性好固化度為81.64%(國標值：≮80%)，彎曲強度273MPa(國標值：≮147 MPa)，巴柯氏硬度為60(國標值：≮35)，結構層樹脂含量為45.78%(國標值：≮45)，塔體外表面上直徑3～5mm的氣泡在1m2范圍內不超過3個，表面氣泡直徑不大于5mm，原輔材料采用189#耐水、耐高溫樹脂(為河南市華潤復合材料有限公司***產品)，表面采用防老化、抗紫外線性能進口膠衣樹脂(美國亞什蘭膠衣)產品，玻璃鋼制品表面均勻，色澤均勻，長久使用不褪色龜裂。根據塔體進行加工，插槽式機制面板可有效防止塔壁滲水。
